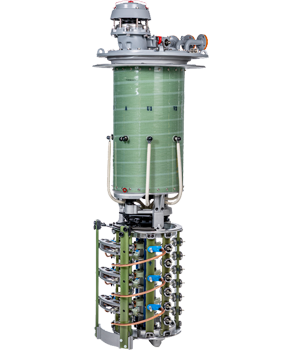

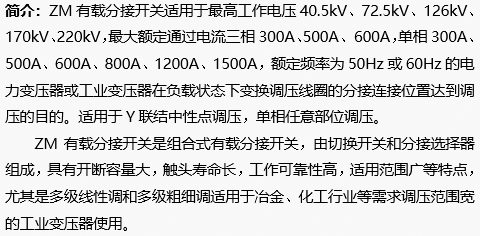

| 项 | 分类特征 | Ⅲ300 | Ⅲ500 | Ⅲ600 | I301 | I501 | I601 | I800 | I1200 | I1500 | |||||||
| 1 | 最大额定通过电流（A） | 300 | 500 | 600 | 300 | 500 | 600 | 800 | 1200 | 1500 | |||||||
| 2 | 额定频率（Hz） | 50或60 | |||||||||||||||
| 3 | 相数和联结方式 | 三相Y联结中性点，单相任意联结方式 | |||||||||||||||
| 4 | 最大额定级电压（V） | 3300 | |||||||||||||||
| 5 | 额定级容量（kVA） | 1000 | 1400 | 1500 | 1000 | 1400 | 1500 | 2640 | 3100 | 3500 | |||||||
| 6 | 承受短路 能力(kA) |
热稳定(3秒有效) | 6 | 8 | 8 | 6 | 8 | 8 | 16 | 24 | 24 | ||||||
| 动稳定(峰值) | 15 | 20 | 20 | 15 | 20 | 20 | 40 | 60 | 60 | ||||||||
| 7 | 工作分接位置数 | 线性调：7、10、12、14、16、18、22、34 正反调和粗细调：±3~±17 | |||||||||||||||
| 8 | 分接开关绝缘水平 kV |
最高工作电压 | 40.5 | 72.5 | 126 | 170 | 252 | ||||||||||
| 工频耐压(50Hz，1min) | 95 | 140 | 230 | 325 | 460 | ||||||||||||
| 冲击电压(1.2/50μs) | 250 | 350 | 550 | 750 | 1050 | ||||||||||||
| 9 | 分接选择器 | 绝缘水平分为4种尺寸：编号为A、B、C、D | |||||||||||||||
| 10 | 机械寿命 | ≥80万次 | |||||||||||||||
| 11 | 电气寿命 | ≥20万次 | |||||||||||||||
| 12 | 切换开关 油室 |
工作压力 | 0.03MPa | ||||||||||||||
| 密封性能 | 0.1MPa 24h不渗漏 | ||||||||||||||||
| 超压保护 | 爆破盖 0.4-0.5MPa | ||||||||||||||||
| 保护继电器 | QJ-25型 整定油速 1.0m/s ±10% | ||||||||||||||||
| 13 | 排油量（L） | 约 190~350 | |||||||||||||||
| 14 | 充油量（L） | 约 125~190 | |||||||||||||||
| 15 | 重量（kg） | 约 240~350 | |||||||||||||||
| 16 | 配用电动机构 | ZD3 | |||||||||||||||
