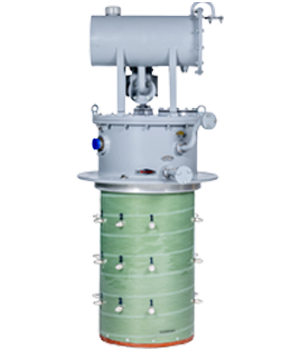

ZS 型有载分接开关

产品样本 技术数据 使用说明书

◎10kV  技术参数

项 型号 ZSⅢ100-A ZSⅢ100-DA 1 最大额定通过电流（A） 100 100 2 额定频率（Hz） 50或60 3 相数 3 3 4 联结方式 Y D（D联接线性调） 5 承受短路 能力(kA) 热稳定(2秒) 2 动稳定(峰值) 5 6 最大额定级电压（V） 300 7 最大工作分接位置数 9 8 绝缘水平kV 额定电压 10 最高工作电压 12 冲击电压(1.2/50μs) 75 75 工频电压 50Hz，1min 对地 35 35 相间 - 35 最大最小分接间 18 18 相邻触头间 18 18 9 机械寿命 ＞50万次 10 电气寿命 ＞5万次 11 密封试验 工作压力 0.03MPa 试验压力 0.1MPa 24小时不渗漏 12 重量（不含油）kg 50 80 13 配用自动控制器 YK-4A

注：ZSⅢ100为单电阻过渡方式，只使用于功率方向不变的变压器，不适用与联络变压器，分接开关“1”分接位置须

接于变压器线圈匝数最多的分接头上。

◎35kV  技术参数

项 型号 ZSⅢ200-A ZSⅢ200-A1 ZSⅢ200-B ZSⅢ200-DA 1 最大额定通过电流（A） 200 2 额定频率（Hz） 50或60 3 相数 3 4 联结方式 Y(中性点不引出) Y(中性点引出) Y/D(跨接) D（D联结线性调） 5 承受短路能力(kA) 热稳定(2秒) 4 动稳定(峰值) 10 6 最大额定级电压（V） 600 7 最大工作分接位置数 10 10 9 10 8 绝缘水平kV 额定电压 35 最高工作电压 40.5 对地 冲击电压1.2/50μs   95 工频电压50Hz，1min 250 相间 冲击电压1.2/50μs   - - 250 250 工频电压50Hz，1min - - 95 95 最大最小 分接间 冲击电压1.2/50μs   105 工频电压50Hz，1min 45 相邻触 头间 冲击电压1.2/50μs   30 工频电压50Hz，1min 10 9 机械寿命 ＞50万次 10 电气寿命 ＞5万次 11 密封试验 工作压力 0.03MPa 密封试验 0.1MPa 24小时不渗漏 超压保护 爆破盖 0.3MPa±20% 超压爆破 保护继电器 QJ-25型 整定流速 1.0m/s ±10% 12 重量（不含油）kg 150 13 配用自动控制器 YK-3A
