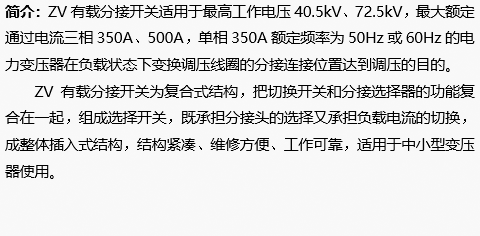

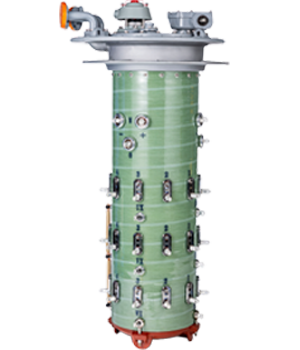

| 项 | 分类特征 | ZV | ||||||||||||
| 1 | 最大额定通过电流 (A) | 350 | 500 | 700 | ||||||||||
| 2 | 额定频率 (Hz) | 50 或 60 | ||||||||||||
| 3 | 相数 | I | Ⅲ | Ⅲ | I | |||||||||
| 4 | 联结方式 | - | Y | D | Y | D | - | |||||||
| 4 | 最大额定 级电压 (V) | 触头数：10 | 1500 | |||||||||||
| 触头数：12 | 1400 | |||||||||||||
| 触头数：14 | 1000 | - | 1000 | |||||||||||
| 5 | 额定级容量 (kVA) | 触头数：10 | 525 | 400 | 525 | 660 | ||||||||
| 触头数：12 | 420 | 325 | 420 | 520 | ||||||||||
| 触头数：14 | 350 | - | - | 450 | ||||||||||
| 6 | 承受短路能力 (kA) | 热稳定 (3秒) | 5.0 | 7.0 | 10 | |||||||||
| 动稳定 (峰值) | 12.5 | 17.5 | 25 | |||||||||||
| 7 | 工作分接位置数 | 线性调 | Max. 14 | Max. 12 | Max. 14 | |||||||||
| 正反调或粗细调 | Max. 27 | Max. 23 | Max. 27 | |||||||||||
| 8 | 分接开关绝缘水平(kV) | 最大工作电压 | 40.5 | 72.5 | ||||||||||
| 工频试验电压 (50Hz，1min) | 95 | 140 | ||||||||||||
| 冲击试验电压 (1.2/50μs) | 250 | 350 | ||||||||||||
| 9 | 机械寿命 | 不低于80万次 | ||||||||||||
| 10 | 电气寿命 | 不低于20万次 | ||||||||||||
| 11 | 切换开关油室 | 工作压力 | 0.03MPa | |||||||||||
| 密封性能 | 0.1MPa 24h不渗漏 | |||||||||||||
| 超压保护 | 爆破盖0.4-0.5MPa | |||||||||||||
| 保护继电器 | QJ-25型 整定油速 1.0m/s ±10% | |||||||||||||
| 12 | 配用电动机构 | ZD3 | ||||||||||||
| 13 | 重量 | 分接开关型号 | Ⅲ350Y | Ⅲ350D | I350 | Ⅲ500Y | Ⅲ500D | I700 | ||||||
| 重量 (kg) | 140 | 150 | 120 | 190 | 200 | 130 | ||||||||
| 12 | 排油量 (L) | 线性调 | 135 | 185 | 85 | 205 | 240 | 120 | ||||||
| 正反调或粗细调 | 165 | 200 | 115 | 235 | 275 | 150 | ||||||||
| 13 | 充油量Vs和油枕最小容积dV (L) | Vs | DV | Vs | DV | Vs | DV | Vs | DV | Vs | DV | Vs | DV | |
| 线性调 | 105 | 14 | 165 | 21 | 60 | 10 | 160 | 20 | 200 | 21 | 85 | 12 | ||
| 正反调或粗细调 | 130 | 17 | 180 | 22 | 85 | 12 | 185 | 22 | 225 | 26 | 108 | 15 | ||
