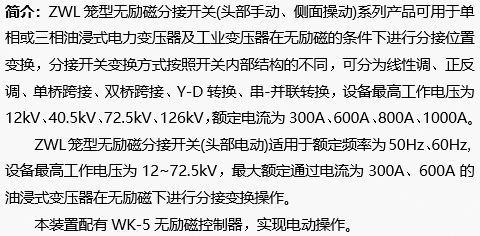

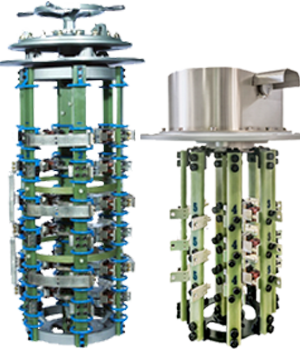

| 项 | 分类特征 | III300 | III600 | III800 | III1000 | |||
| 1 | 最大额定通过电流(A) | 300 | 600 | 800 | 1000 | |||
| 2 | 额定频率(Hz) | 50或60 | ||||||
| 3 | 承受短路能力(kA) | 热稳定(3秒有效) | 6 | 12 | 10 | 12 | ||
| 动稳定(峰值) | 15 | 30 | 25 | 30 | ||||
| 4 | 工作分接位置数 | Max.5 | Max.11 | |||||
| 5 | 触头圆周直径 | 350mm | 550mm | |||||
| 6 | 联结方式 | A(中性点线性调)；DA(角结线性调)；B(单桥跨接)；C(双桥跨接)； D(串并联转换)；E(星角转换)；F(中性点正反调)；DF(角结正反调) |
||||||
| 7 | 分接开关绝缘水平(kV) | 最高工作电压 | 12 | 40.5 | 72.5 | 126 | ||
| 工频试验电压(50Hz，1min) | 40 | 95 | 140 | 230 | ||||
| 冲击试验电压(1.2/50μs) | 110 | 250 | 350 | 550 | ||||
| 8 | 配用操作装置 /电动机构 |
头部手动 | 圆盘手轮 | |||||
| 侧面手动 | ZSD落地式手动操作机构 | |||||||
| 侧面电动 | ZD3(W)无励磁专用操作机构 | |||||||
| 9 | 动静触头间接触电阻 | ≤350μΩ | ||||||
| 10 | 机械寿命 | 手动操作不低于1万次 ；电动操作不低于10万次 | ||||||
| 11 | 干燥 | 真空干燥：110℃； 气相干燥125℃ | ||||||
| 项 | 分类特征 | Ⅲ300 | Ⅲ600 | |||||||
| 1 | 最大额定通过电流(A) | 300 | 600 | |||||||
| 2 | 额定频率(Hz) | 50或60 | ||||||||
| 3 | 承受短路 能力(kA) |
热稳定(3秒有效) | 6 | 12 | ||||||
| 动稳定(峰值) | 15 | 30 | ||||||||
| 4 | 最大工作分接位置数 | E1：8 | E2：12 | E3：13 | E4：13 | |||||
| 5 | 触头圆周直径 | E1：φ382mm | E2：φ458mm | E3：φ484mm | E4：φ576 | |||||
| 6 | 联结方式 | A(中性点线性调，无中性点输出)；B(中部单桥跨接) | ||||||||
| 7 | 分接开关绝缘水平(kV) | 最高工作电压 | 12 | 40.5 | 72.5 | |||||
| 对地 | 工频使用电压 (50Hz，1min) |
35 | 95 | 140 | ||||||
| 冲击试验电压 (1.2/50μΩ) |
110 | 250 | 350 | |||||||
| 相间 | 工频使用电压 (50Hz，1min) |
42 | 95 | 140 | ||||||
| 冲击试验电压 (1.2/50μΩ) |
95 | 250 | 350 | |||||||
| 静触头，动触头间 | 工频使用电压 (50Hz，1min) |
30 | 50 | 90 | ||||||
| 冲击试验电压 (1.2/50μΩ) |
- | 140 | 245 | |||||||
| 8 | 动静触头间接触电阻 | ≤350μΩ | ||||||||
| 9 | 密封性能 | 6×104Pa 24小时不渗漏 | ||||||||
| 10 | 机械寿命 | ＞10万次 | ||||||||
| 11 | 配用控制器 | WK-5 无励磁调压控制器 | ||||||||
| 12 | 干燥 | 真空干燥：110℃ ； 气相干燥：125℃ | ||||||||
